关于编码器安装结构技术说明

关于编码器安装结构技术说明

作者:
来源:
发布时间:
2016/08/11 09:14

编码器作为电脑提花系统的核心部件,对于提花机是否能正常提花运转起着至关重要的作用,良好的安装结构也是保证其长久可靠运行的必要条件。



经过我们公司长期现场处理和观察发现导致编码器损坏的主要原因有两个:一个是机械漏油导致的编码器进油,另一个是机械装配过程中编码器旋转轴与机台同步传动齿轮轴的不同心导致的编码器旋转轴径向旷量。编码器作为一个高精密配件在良好的装配结构和使用环境下是不容易损坏的,为此我们公司也积极想到一些技术手段去满足这些条件,比如安装传动装置使编码器倒装防止机械漏油直接进入编码器,安装联轴器使传动轴之间缓和过度。但这些只是被动措施,能起到一些效果,但要想根本解决问题仍需要机械厂配合改进装配结构,加强传动装置的密封性,避免传动结构漏油;精确测绘机械安装尺寸避免机台传动齿轮轴与编码器轴偏心传动。

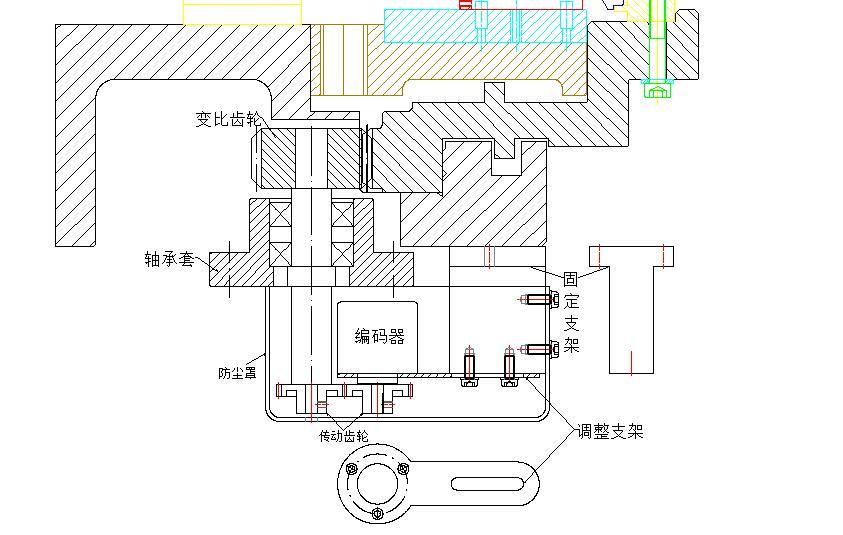

联轴器的使用可以起到一定的软连接作用,缓和传动过程中的刚性连接但使用中也有它的弊端。联轴器所联接的两轴,由于制造及安装误差,承载后的变形以及温度变化的影响,会引起两轴相对位置的变化,往往也不能保证严格的对中,而在装配过程中这些又容易让人忽略,长时间的偏心运转也会导致联轴器损坏。有些时候联轴器损坏后其机械传动性能还在,只是传动精密度丧失,这就会造成提花布面时不时的乱花,而电脑也不提示“同步器同步比故障”。良好的传动结构中也是可以避免使用联轴器的,为此我们公司技术部门也提出了新的解决方案。如图中所示,安装结构中将传动齿轮直接安装在编码器旋转轴上与机台同步传动齿轮咬合就可以达到很好传动效果同时也避免了联轴器损坏时产生的衍生问题。
